Kraftmessung

Artikel > ReVisionSys > Sicherheit
Magnet Haftkraft

  • Wir haben eine 600 x 600 mm große Verblendplatte mittels des ReVisionSys an vier Punkten gehalten.
  • Die Haltepunkte sind jeweils 100 mm vom Plattenrand eingerückt.
  • Es wurden Magneten mit 19 Kg Haftkraft eingesetzt.
  • Die Haftkraft haben wir ab der oberen Plattenkante mit jeweils 50 mm Abstand gemessen.
  • Bei dieser Messanordnung wird die Hebelwirkung durch den Randabstand berücksichtigt.

  • 5 Vergleichs Messungen in Newton mit Angabe des niedrigsten Wertes, des besten Wertes und des Mittelwertes.


Magnete unterliegen ca. 10% Schwankungen.

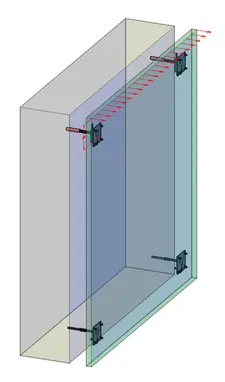

Zugversuch Anordnung

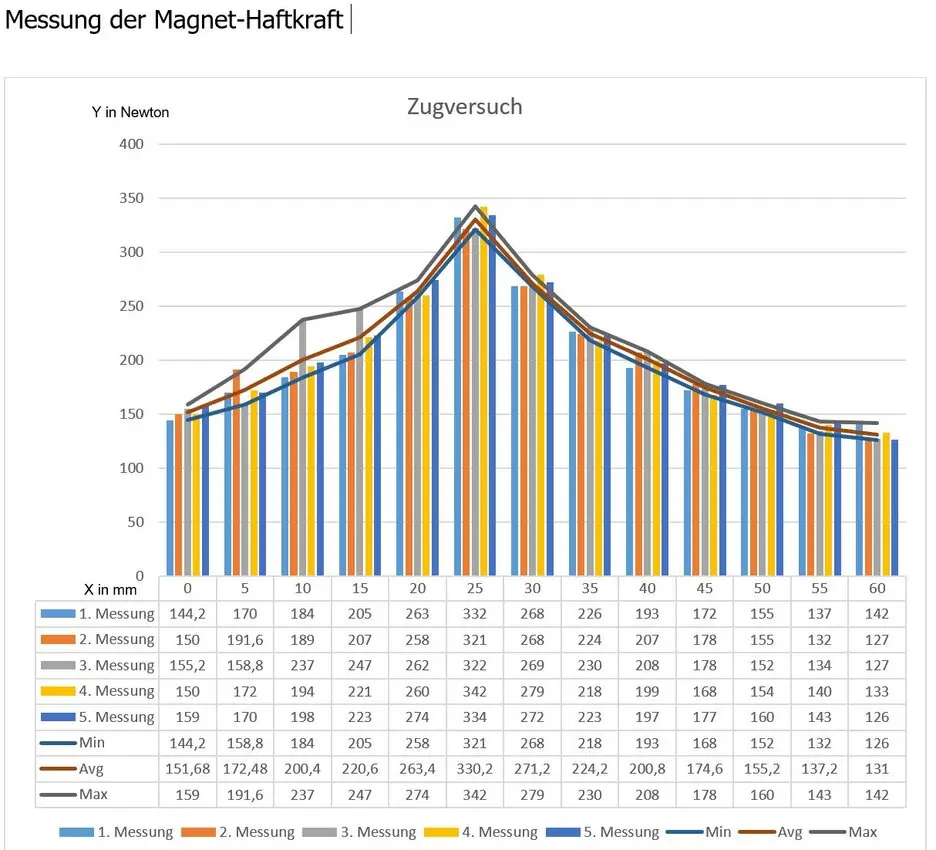

 Messung der Magnet Haftkraft
