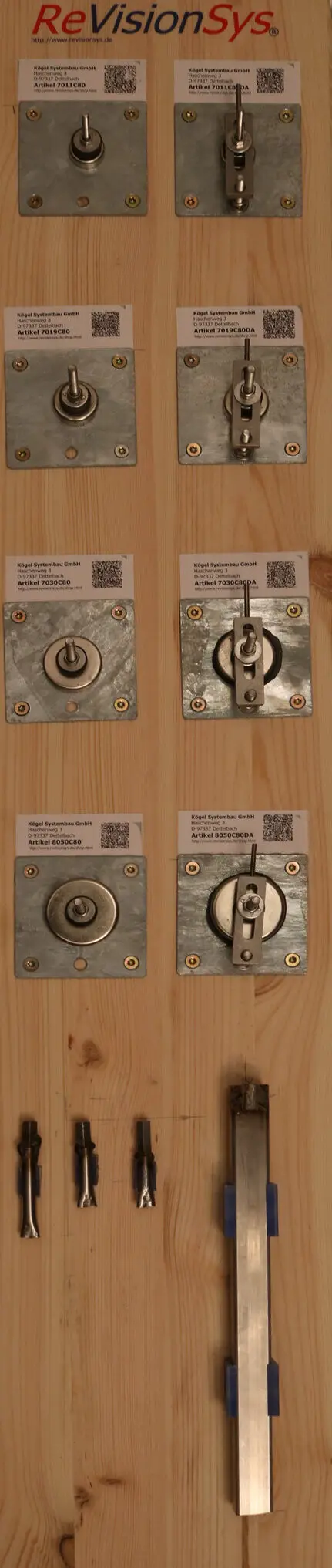

System Teile

Artikel > ReVisionSys > Magnetsystem

1 Magnethaftende Grundplatte
2 Senkkopfbohrungen zur Befestigung
3 Senkkopfbohrung rückseitig für Dornverschraubung
4 Senkkopfschrauben zur Befestigung auf einem zu haltendem Element
5 Senkkopfschraube als Dorn
6 Unterlegscheibe
7 Gesicherte Mutter zur Dornfixierung
8 Senkkopfschraube, Magnetverschraubung
9 Ringmagnet mit Senkkopfbohrung
10 Kegelförmiger Auflagergummi mit Bohrung
11 Unterlegscheibe zwischen Auflagergummi und Absturzsicherung
12 Unterlegscheibe zwischen Absturzsicherung und selbstsichernder Mutter
13 Absturzsicherung mit Höhenfixierung
14 Bohrung für Dornaufnahme
15 Langloch für Magnetverschraubung
16 Gewindebohrung für Stellschraube
17 Stellschraube für Höhenfixierung
18 Gesicherte Mutter

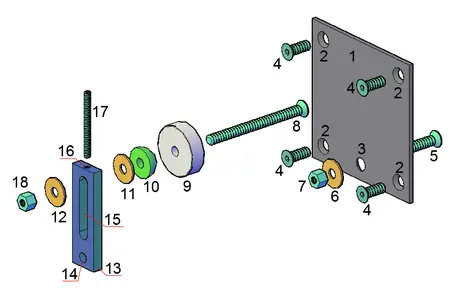

ReVisionSys Explosionsdarstellung
