Wandanker o

Artikel > ReVisionSys > Unterkonsruktion
Wandanker

Wandeinbindetiefe   B25    Lastabhängig, min. 50 mm
Wandeinbindetiefe   MGIII Lastabhängig, min. 80 mm
Einbindetiefe und Lastverteiler Auflager nach Erfordernis.
Abhängig vom Lastabtrag und vom Untergrund.

Auskrakung von der Wand bis zur Platten Rückseite
Ohne Absturzsicherung mindestens 25 mm,
mit Absturzsicherung mindestabstand  35 mm

Abstand zwischen Anker Vorderkante bis zur Platten Rückseite
30 bis 40 mm (+/- 5 mm nachträglich Justierbar)




















Gewindehülse aus Edelstahl 20 mm lang, Innengewinde M4
für ReVisionSys 7011C80. Wandbohrungen mn. D13 mm
Artikel Nr. G20-9-4-VA




Gewindehülse aus Edelstahl 15 mm lang, Innengewinde M5
für ReVisionSys 7011C80. Wandbohrungen min. D13 mm
Artikel  Nr. G15-9-5-VA

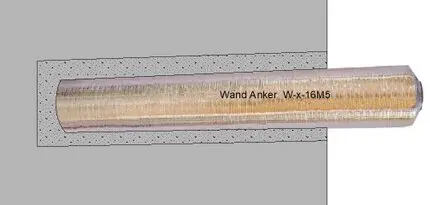

Wandanker mit Aufnahme für ReVisionSys 7019C80, 7030C80 und 7052C80.
Wandbohrungen >18 mm





Artikel Nr. W60-D16M5VA     Anker   Länge ca.   60 mm, Durchmesser 16 mm, Aufnahme M5
Artikel Nr. W80-D16M5VA     Anker   Länge ca.   80 mm, Durchmesser 16 mm, Aufnahme M5
Artikel Nr. W100-D16M5VA    Anker   Länge ca. 100 mm, Durchmesser 16 mm, Aufnahme M5
Artikel Nr. W120-D16M5VA    Anker   Länge ca. 120 mm, Durchmesser 16 mm, Aufnahme M5
Artikel Nr. W160-D16M5VA    Anker   Länge ca. 160 mm, Durchmesser 16 mm, Aufnahme M5
Artikel Nr. W200-D16M5VA    Anker   Länge ca. 200 mm, Durchmesser 16 mm, Aufnahme M5
Andere Abmessungen auf Anfrage
Wandanker mit Aufnahme für ReVisionSys 7019C80, 7030C80 und 7052C80.
Wandbohrungen >18 mm
 Wandanker
  Darstellung kann abweichen


Artikel Nr. W60-D16M4VA     Anker   Länge ca.  60 mm, Durchmesser 16 mm, Aufnahme M4
Artikel Nr. W80-D16M45VA     Anker Länge ca.  80 mm, Durchmesser 16 mm, Aufnahme M4
Artikel Nr. W100-D16M4VA    Anker   Länge ca. 100 mm, Durchmesser 16 mm, Aufnahme M4
Artikel Nr. W120-D16M4VA    Anker   Länge ca. 120 mm, Durchmesser 16 mm, Aufnahme M4
Artikel Nr. W160-D16M4VA    Anker   Länge ca. 160 mm, Durchmesser 16 mm, Aufnahme M4
Artikel Nr. W200-D16M4VA    Anker   Länge ca. 200 mm, Durchmesser 16 mm, Aufnahme M4
Andere Abmessungen auf Anfrage
